ワイヤースリング
「使用荷重表」
|
||||||||||
 |
||||||||||
| ロープ径 （公称） mm |

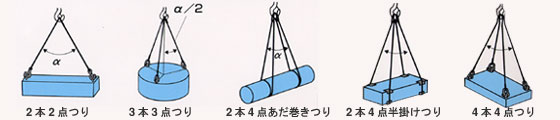

2本2点つり | 2本4点あだ巻きつり 3本3点つり 4本4点つり |
2本4点半掛けつり | |||||||
| 垂直づり | つり角
|
つり角 |
つり角 |
つり角 |
つり角 |
つり角
|
||||
| 6 | 0.600 | 0.570 | 0.510 | 0.840 | 0.750 | 1.14 | 1.02 | |||
| 8 | 1.07 | 1.02 | 0.912 | 1.50 | 1.34 | 2.04 | 1.82 | |||
| 9 | 1.35 | 1.28 | 1.15 | 1.89 | 1.69 | 2.57 | 2.30 | |||
| 10 | 1.67 | 1.59 | 1.42 | 2.34 | 2.09 | 3.18 | 2.84 | |||
| 12 | 2.40 | 2.28 | 2.04 | 3.36 | 3.00 | 4.56 | 4.08 | |||
| 14 | 3.28 | 3.11 | 2.78 | 4.59 | 4.10 | 6.23 | 5.57 | |||
| 16 | 4.28 | 4.06 | 3.63 | 5.99 | 5.35 | 8.13 | 7.27 | |||
| 18 | 5.42 | 5.14 | 4.60 | 7.58 | 6.77 | 10.2 | 9.21 | |||
| 20 | 6.68 | 6.34 | 5.67 | 9.35 | 8.35 | 12.6 | 11.3 | |||
| 22 | 8.12 | 7.71 | 6.90 | 11.3 | 10.1 | 15.4 | 13.8 | |||
| 24 | 9.64 | 9.15 | 8.19 | 13.4 | 12.0 | 18.3 | 16.3 | |||
| 26 | 11.3 | 10.7 | 9.60 | 15.8 | 14.1 | 21.4 | 19.2 | |||
| 28 | 13.1 | 12.4 | 11.1 | 18.3 | 16.4 | 24.9 | 22.3 | |||
| 30 | 15.0 | 14.3 | 12.8 | 21.1 | 18.8 | 28.6 | 25.6 | |||
| 32 | 17.1 | 16.3 | 14.5 | 24.0 | 21.4 | 32.6 | 29.1 | |||
| 36 | 21.6 | 20.5 | 18.3 | 30.2 | 27.0 | 41.0 | 36.7 | |||
| 40 | 26.8 | 25.4 | 22.7 | 37.5 | 33.5 | 50.9 | 45.5 | |||
| JIS IWRC
6×Fi (29) B種の安全荷重は、JIS6×24A種の安全荷重の約1.37倍 注）4本4点つり及び2本2点あだ巻きつりの場合は、荷重の均等が難しいため、4点つり作業でも3本つりとして安全荷重を計算する。 |
||||||||||
